مراحل ساخت کوادکوپتر حرفه ای

ساخت کوادکوپتر حرفه ای نیازمند دانش فنی در زمینه الکترونیک، مکانیک و برنامه نویسی است. این فرآیند شامل انتخاب دقیق قطعاتی مانند فلایت کنترل، موتور براشلس، اسپید کنترلر، فریم مستحکم، باتری لیتیوم پلیمری و ملخ های مناسب است. پس از تهیه این اجزا، مراحل مونتاژ فیزیکی، سیم کشی دقیق، نصب فریمور و پیکربندی نرم افزاری حیاتی هستند تا یک پرواز پایدار و کارآمد حاصل شود. این مسیر از کالیبراسیون سنسورها تا تنظیمات PID برای بهینه سازی عملکرد ادامه می یابد.

دنیای پهپادها و ربات های پروازی، امروزه بیش از هر زمان دیگری گسترده و پرکاربرد شده است. از فیلم برداری هوایی گرفته تا عملیات امداد و نجات، این پرنده های هدایت پذیر از دور نقش آفرینی می کنند. کوادکوپترها، به عنوان یکی از محبوب ترین انواع این وسایل پرنده بدون سرنشین، به دلیل پایداری بالا، قابلیت مانور فوق العاده و ابعاد مناسب، توجه بسیاری از علاقه مندان به فناوری و مهندسی را به خود جلب کرده اند. اگر به دنبال ساخت یک کوادکوپتر حرفه ای هستید، این آموزش ساخت کوادکوپتر؛ راهنمای جامع شما خواهد بود.

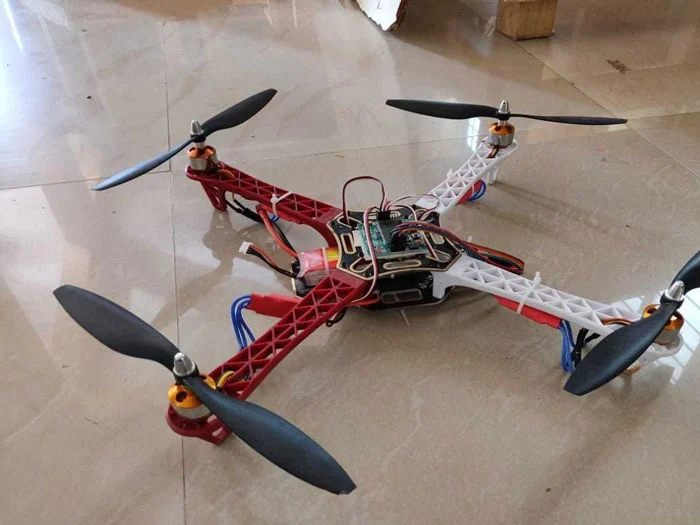

کوادکوپتر چیست

کوادکوپتر که با نام کوادروتور نیز شناخته می شود، نوعی پهپاد یا پرنده بدون سرنشین است که برای پرواز و کنترل خود از چهار موتور و ملخ بهره می برد. کلمه “کواد” به معنای چهار، به تعداد پروانه های آن اشاره دارد. این طراحی چهار موتوره، مزایای قابل توجهی از جمله پایداری عالی در پرواز، قدرت مانور بالا و قابلیت انجام حرکات پیچیده را فراهم می کند.

برخلاف هلیکوپترهای سنتی که معمولاً یک پروانه اصلی و یک پروانه دم دارند، کوادکوپترها با تنظیم سرعت چرخش هر چهار موتور به صورت مستقل، نیروی رانش و گشتاور لازم برای بلند شدن، حرکت و حفظ تعادل را ایجاد می کنند. این ویژگی، آن ها را برای کاربردهای متنوعی از جمله عکاسی و فیلم برداری هوایی، بازرسی، نقشه برداری و حتی مسابقات هوایی ایده آل ساخته است.

کاربرد پهپادها و کوادکوپترها

پهپادها یا وسایل هوایی بدون سرنشین (UAV)، به دلیل توانایی های منحصر به فرد خود، کاربردهای وسیعی در صنایع مختلف پیدا کرده اند. کوادکوپترها به عنوان زیرمجموعه ای از پهپادها، به واسطه قابلیت پرواز عمودی، پایداری و مانورپذیری بالا، نقش مهمی در این بین ایفا می کنند. یکی از رایج ترین کاربردهای آن ها در حوزه تصویربرداری هوایی است؛ جایی که برای ثبت عکس ها و فیلم های با کیفیت بالا در رویدادها، فیلم سازی و مستندسازی استفاده می شوند.

در زمینه کشاورزی، از پهپادها برای نظارت بر محصولات، پاشش سموم و آبیاری دقیق استفاده می شود که به بهبود بهره وری کمک می کند. در عملیات امداد و نجات، آن ها می توانند به مناطق خطرناک و صعب العبور دسترسی پیدا کنند و اطلاعات حیاتی را برای تیم های نجات فراهم آورند. همچنین، در بازرسی زیرساخت ها مانند خطوط برق، پل ها و ساختمان ها، کوادکوپترها با کاهش نیاز به نیروی انسانی در ارتفاعات، ایمنی و کارایی را افزایش می دهند. کاربردهای دیگر شامل نقشه برداری، تحویل کالا، هواشناسی، جاسوسی و حتی تفریحات ورزشی مانند مسابقات FPV (First Person View) است که نشان دهنده تنوع و پتانسیل بالای این فناوری است.

اصول عملکرد کوادکوپتر

عملکرد کوادکوپتر بر مبنای اصول آیرودینامیک و قوانین فیزیک پرواز استوار است. این پرنده ها با استفاده از چهار موتور و پروانه، نیروی بالابرنده (Thrust) را تولید می کنند. دو موتور در جهت ساعت گرد و دو موتور دیگر در جهت پادساعت گرد می چرخند. این چرخش معکوس باعث خنثی شدن گشتاورهای (Torque) تولید شده توسط موتورها می شود و از چرخش بی رویه بدنه کوادکوپتر جلوگیری می کند.

برای بلند شدن، تمام موتورها با سرعت یکسان می چرخند و نیروی رانش کافی برای غلبه بر نیروی گرانش را ایجاد می کنند. حرکت به جلو، عقب، چپ یا راست با تغییر سرعت چرخش موتورهای خاصی انجام می شود. به عنوان مثال، برای حرکت به جلو، سرعت موتورهای عقب افزایش و سرعت موتورهای جلو کاهش می یابد که باعث کج شدن کوادکوپتر به سمت جلو و در نتیجه حرکت در آن جهت می شود. تغییر ارتفاع نیز با افزایش یا کاهش همزمان سرعت هر چهار موتور کنترل می گردد. توانایی کوادکوپتر در حفظ پایداری و انجام مانورهای دقیق، مرهون هماهنگی پیچیده بین فلایت کنترلر و اسپید کنترلرها است که سرعت هر موتور را به صورت لحظه ای تنظیم می کنند.

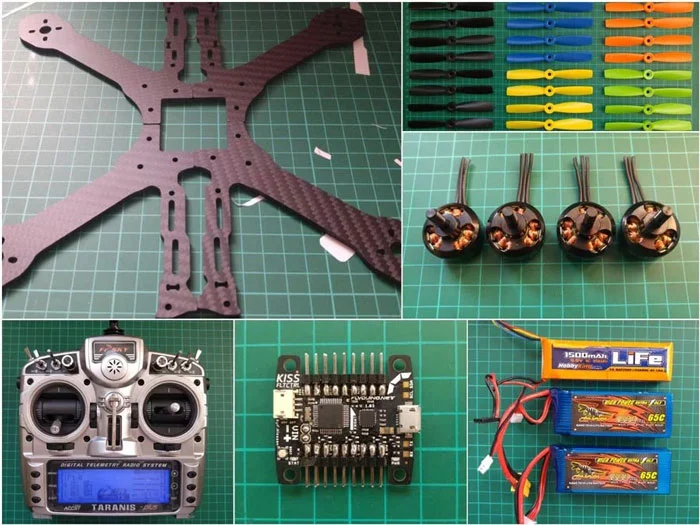

لیست قطعات لازم برای ساخت کوادکوپتر

ساخت یک کوادکوپتر حرفه ای نیازمند انتخاب دقیق و هوشمندانه قطعات است، چرا که کیفیت و سازگاری هر جزء به طور مستقیم بر عملکرد، پایداری و ایمنی پرواز تأثیر می گذارد. از فریم سبک و مقاوم گرفته تا مغز متفکر پرواز یعنی فلایت کنترل، هر قطعه نقش حیاتی خود را ایفا می کند. در ادامه به معرفی و بررسی تفصیلی اجزای اصلی مورد نیاز برای مونتاژ یک کوادکوپتر پیشرفته می پردازیم.

ایرفریم کوادکوپتر

ایرفریم (Airframe) یا بدنه، اسکلت اصلی کوادکوپتر است که تمام قطعات دیگر روی آن نصب می شوند. یک ایرفریم مناسب باید ترکیبی از سبکی و استحکام باشد تا بتواند وزن موتورها، باتری، فلایت کنترل و سایر ماژول ها را تحمل کند و در عین حال، لرزش ها را به حداقل برساند. مواد رایج برای ساخت ایرفریم شامل فیبر کربن، آلومینیوم و پلاستیک های مقاوم است. فیبر کربن به دلیل نسبت استحکام به وزن بالا، بهترین گزینه برای کوادکوپترهای حرفه ای محسوب می شود؛ این ماده علاوه بر سبکی، مقاومت فوق العاده ای در برابر ضربه و لرزش دارد.

ایرفریم ها معمولاً از یک صفحه مرکزی، بازوهایی برای نصب موتورها و پایه های فرود تشکیل شده اند. طراحی دقیق و مهندسی شده ایرفریم، نقش مهمی در پایداری پرواز و محافظت از قطعات در برابر آسیب های احتمالی ناشی از سقوط (کرش) ایفا می کند. برخی ایرفریم های پیشرفته دارای قابلیت جمع شدن بازوها هستند که حمل و نقل آن ها را آسان تر می کند. همچنین، برخی ایرفریم ها دارای دمپرهای لرزشگیر داخلی هستند که برای کاربردهای حساس مانند فیلم برداری حرفه ای بسیار مفیدند.

پیکربندی ایرفریم X و پلاس

ایرفریم های کوادکوپتر بر اساس نحوه قرارگیری بازوها و جهت پرواز، به دو پیکربندی اصلی “X” و “پلاس (+)” تقسیم می شوند. در پیکربندی “پلاس (+)”، کوادکوپتر شبیه به یک علامت به علاوه (+) به نظر می رسد و یک بازو مستقیماً به سمت جلو و دیگری به سمت عقب قرار دارد. در این حالت، کنترل جهت گیری کوادکوپتر برای مبتدیان ممکن است کمی آسان تر باشد، زیرا جهت “جلو” به وضوح مشخص است.

اما در پیکربندی “X”، بازوها به صورت مورب قرار می گیرند و هیچ بازویی مستقیماً به سمت جلو یا عقب نیست، بلکه دو موتور جلو و دو موتور عقب داریم. این پیکربندی به دلیل توزیع متقارن تر وزن و نیروها، پایداری بیشتری در پرواز فراهم می کند و برای کاربردهای حرفه ای تر مانند فیلم برداری و مسابقات (FPV Racing) ترجیح داده می شود. اکثر کوادکوپترهای مدرن و حرفه ای از پیکربندی “X” استفاده می کنند؛ زیرا این چیدمان، میدان دید دوربین را نیز بهبود می بخشد و تداخل کمتری با ملخ ها ایجاد می کند.

موتور براشلس

موتورهای براشلس (Brushless Motors) قلب تپنده کوادکوپتر هستند و نیروی محرکه لازم برای چرخش ملخ ها و ایجاد رانش را فراهم می کنند. این موتورها برخلاف موتورهای DC معمولی، فاقد جاروبک (Brush) هستند که باعث افزایش کارایی، طول عمر بیشتر و کاهش نویز می شود. موتورهای براشلس با استفاده از کنترل کننده های سرعت الکترونیکی (ESC) که سیگنال های پالس را از فلایت کنترلر دریافت می کنند، راه اندازی و کنترل می شوند.

انتخاب موتور براشلس مناسب، به وزن کلی کوادکوپتر، اندازه ملخ ها و نوع پرواز مورد نظر (آرام و پایدار برای فیلم برداری یا سریع و تهاجمی برای مسابقه) بستگی دارد. پارامتر مهم در انتخاب موتور، مقدار KV است که نشان دهنده تعداد دور در دقیقه (RPM) به ازای هر ولت است. موتورهای با KV بالا برای ملخ های کوچک تر و سرعت های بالا، و موتورهای با KV پایین برای ملخ های بزرگ تر و گشتاور بیشتر مناسب اند. برای کوادکوپترهای حرفه ای، معمولاً از موتورهای براشلس با کیفیت بالا و جریان دهی مناسب استفاده می شود تا توان کافی برای بلند کردن بار و مانورهای دقیق را فراهم کنند.

اسپید کنترلر ESC

اسپید کنترلر (Electronic Speed Controller) که به اختصار ESC نامیده می شود، قطعه ای حیاتی در کوادکوپتر است که وظیفه کنترل سرعت و جهت چرخش هر موتور براشلس را بر عهده دارد. هر موتور براشلس نیاز به یک ESC جداگانه دارد. این قطعه سیگنال های دریافتی از فلایت کنترلر را به پالس های الکتریکی مناسب برای موتور تبدیل می کند و جریان لازم را برای عملکرد موتورها فراهم می آورد.

انتخاب ESC مناسب بسیار اهمیت دارد و باید با توجه به جریان حداکثری که موتورها ممکن است بکشند، انتخاب شود. معمولاً ESC هایی با ظرفیت جریان بالاتر از نیاز حداکثری موتورها توصیه می شوند تا از داغ شدن و آسیب دیدن آن ها جلوگیری شود. ESC ها علاوه بر کنترل سرعت، می توانند قابلیت های دیگری مانند ترمز فعال و تنظیمات پیشرفته (مانند DShot) را نیز ارائه دهند که به افزایش پاسخ دهی و کارایی پرواز کمک می کند. سیم کشی صحیح ESC ها به فلایت کنترلر و برد توزیع برق (PDB) برای عملکرد بی نقص کوادکوپتر ضروری است.

فلایت کنترلر

فلایت کنترلر (Flight Controller) یا کنترل کننده پرواز، مغز متفکر کوادکوپتر است. این برد الکترونیکی وظیفه پردازش داده های دریافتی از سنسورها، دریافت دستورات از رادیو کنترلر و ارسال فرمان های مناسب به اسپید کنترلرها را بر عهده دارد تا پایداری، تعادل و جهت گیری کوادکوپتر را در هوا حفظ کند. سنسورهای اصلی موجود روی فلایت کنترلر شامل ژیروسکوپ برای اندازه گیری سرعت زاویه ای، شتاب سنج برای تشخیص شتاب و جهت گیری، بارومتر برای اندازه گیری ارتفاع و قطب نما (مگنتومتر) برای تشخیص جهت گیری افقی هستند.

فلایت کنترلرهای پیشرفته قابلیت های متنوعی مانند خلبان خودکار، بازگشت به خانه (Return to Home)، نگهداری موقعیت (Position Hold) با استفاده از ماژول GPS، و پرواز در مسیرهای از پیش تعیین شده (Waypoint Navigation) را ارائه می دهند. فریمورهای مختلفی مانند Betaflight، ArduPilot، Cleanflight و INAV برای فلایت کنترلرها وجود دارند که هر کدام ویژگی ها و قابلیت های خاص خود را دارند و امکان پیکربندی و تنظیمات دقیق PID (Proportional-Integral-Derivative) را برای بهینه سازی رفتار پروازی فراهم می کنند. انتخاب فلایت کنترلر مناسب، با توجه به سطح تجربه کاربر و کاربرد مورد نظر کوادکوپتر، از اهمیت بالایی برخوردار است.

رادیو کنترلر RC

رادیو کنترلر (Radio Controller) یا فرستنده رادیویی (Tx)، واسطه ای است که به شما امکان می دهد کوادکوپتر خود را از راه دور کنترل کنید. این دستگاه شامل جوی استیک ها و سوئیچ هایی است که دستورات شما را به صورت سیگنال های رادیویی به گیرنده (Rx) نصب شده روی کوادکوپتر ارسال می کند. گیرنده، این سیگنال ها را به فلایت کنترلر منتقل می کند و فلایت کنترلر بر اساس آن ها، سرعت موتورها را تنظیم می کند.

رادیو کنترلرها در تعداد کانال های مختلف (معمولاً از 4 تا 16 کانال یا بیشتر) در بازار موجود هستند. تعداد کانال ها نشان دهنده تعداد عملکردهایی است که می توانید کنترل کنید؛ به عنوان مثال، 4 کانال اصلی برای کنترل حرکت (Throttle، Roll، Pitch، Yaw) و کانال های اضافی برای کنترل مودهای پرواز، گیمبال، چراغ ها و سایر ماژول ها استفاده می شوند. برندهای معتبر و شناخته شده ای مانند Futaba، Spektrum، Turnigy، FrSky و FlySky در این حوزه فعالیت می کنند. انتخاب یک رادیو کنترلر با کیفیت و با برد مناسب، برای اطمینان از ارتباط پایدار و ایمن با کوادکوپتر، ضروری است.

باتری کوادکوپتر

باتری، منبع انرژی کوادکوپتر است و تأمین کننده جریان الکتریکی لازم برای عملکرد موتورها، فلایت کنترلر و سایر ماژول ها می باشد. باتری های لیتیوم پلیمری (LiPo) به دلیل نسبت توان به وزن بالا و قابلیت جریان دهی زیاد، بهترین و رایج ترین گزینه برای کوادکوپترها هستند. ولتاژ باتری (بر حسب S یا سلول) و ظرفیت آن (بر حسب میلی آمپر ساعت – mAh) دو پارامتر اصلی در انتخاب باتری هستند.

باتری های 3S (11.1 ولت) و 4S (14.8 ولت) از رایج ترین انواع برای کوادکوپترهای متوسط و حرفه ای هستند. هرچه تعداد سلول ها بیشتر باشد، ولتاژ بالاتر و در نتیجه توان بیشتری به موتورها می رسد. ظرفیت باتری نیز بر زمان پرواز تأثیر مستقیم دارد؛ با افزایش ظرفیت، زمان پرواز بیشتر می شود اما وزن باتری نیز افزایش می یابد که می تواند بر عملکرد کلی کوادکوپتر تأثیر بگذارد. نرخ تخلیه (C-rating) باتری نیز بسیار مهم است و نشان دهنده حداکثر جریانی است که باتری می تواند به صورت ایمن تأمین کند. انتخاب باتری با C-rating مناسب برای موتورها و اسپید کنترلرها ضروری است.

شارژر باتری کوادکوپتر

شارژر باتری، ابزاری ضروری برای حفظ سلامت و افزایش طول عمر باتری های لیتیوم پلیمری است. باتری های LiPo نیاز به شارژرهای مخصوصی دارند که قابلیت “بالانس شارژ” (Balance Charge) را داشته باشند. این قابلیت تضمین می کند که هر سلول باتری به صورت جداگانه و با ولتاژ یکسان شارژ شود، که برای جلوگیری از آسیب دیدن باتری و حفظ عملکرد بهینه آن حیاتی است. شارژرهای معمولی که این قابلیت را ندارند، می توانند به باتری های LiPo آسیب جدی وارد کنند یا حتی منجر به آتش سوزی شوند.

علاوه بر قابلیت بالانس شارژ، برخی شارژرهای پیشرفته ویژگی های دیگری مانند دشارژ (Discharge)، ذخیره سازی (Storage) و نظارت بر ولتاژ هر سلول را نیز ارائه می دهند. استفاده از یک هشداردهنده ولتاژ باتری (Battery Voltage Checker/Alarm) نیز توصیه می شود؛ این دستگاه کوچک به باتری متصل شده و در صورت کاهش ولتاژ به زیر حد ایمن، هشدار می دهد تا از دشارژ بیش از حد باتری و آسیب دیدن آن جلوگیری شود. سرمایه گذاری بر روی یک شارژر با کیفیت، به اندازه خود باتری اهمیت دارد.

ملخ و پروانه کوادکوپتر

ملخ ها یا پروانه ها، اجزایی هستند که با چرخش سریع، نیروی رانش (Thrust) لازم برای بلند شدن و پرواز کوادکوپتر را ایجاد می کنند. برای یک کوادکوپتر، چهار ملخ مورد نیاز است: دو ملخ در جهت ساعت گرد (CW) و دو ملخ دیگر در جهت پادساعت گرد (CCW) می چرخند تا گشتاورها خنثی شوند. انتخاب ملخ مناسب به اندازه، پیچ (Pitch)، جنس و طراحی آن بستگی دارد.

اندازه ملخ (قطر) و پیچ آن (زاویه تیغه) تأثیر مستقیمی بر میزان رانش تولیدی و مصرف انرژی دارند. ملخ های بزرگ تر رانش بیشتری تولید می کنند اما به موتورهای قوی تر و جریان بیشتری نیاز دارند. پیچ ملخ نیز بر سرعت و پایداری پرواز تأثیر می گذارد. جنس ملخ ها معمولاً از پلاستیک، فیبر کربن یا نایلون است. ملخ های فیبر کربن سبک تر و محکم تر هستند و برای کوادکوپترهای حرفه ای که نیاز به دقت و کارایی بالا دارند، ترجیح داده می شوند. اطمینان از تعادل (Balancing) ملخ ها نیز بسیار مهم است، زیرا ملخ های نامتعادل می توانند لرزش های ناخواسته ایجاد کرده و بر عملکرد فلایت کنترلر تأثیر منفی بگذارند.

برد توزیع برق

برد توزیع برق (Power Distribution Board) یا PDB، قطعه ای است که وظیفه توزیع یکنواخت و کارآمد برق از باتری به تمام اجزای الکترونیکی کوادکوپتر را بر عهده دارد. این برد معمولاً به باتری متصل می شود و سپس خروجی های مختلفی برای اسپید کنترلرها (ESC)، فلایت کنترلر و سایر ماژول ها مانند فرستنده تصویر یا ماژول GPS فراهم می کند. PDB کمک می کند تا سیم کشی کوادکوپتر منظم تر و کمتر درهم پیچیده باشد، که این خود به بهبود جریان هوا و کاهش نویز الکتریکی کمک می کند.

برخی از PDB های پیشرفته دارای رگولاتورهای ولتاژ داخلی (BEC – Battery Eliminator Circuit) هستند که ولتاژ باتری را به ولتاژهای پایین تر (مانند 5 ولت یا 12 ولت) برای تغذیه فلایت کنترلر و سایر قطعات حساس تبدیل می کنند. این ویژگی از نیاز به رگولاتورهای ولتاژ جداگانه جلوگیری کرده و پیچیدگی سیستم را کاهش می دهد. انتخاب یک PDB با ظرفیت جریان کافی و ویژگی های حفاظتی (مانند فیوز یا محافظت در برابر اتصال کوتاه) برای اطمینان از پایداری سیستم برق و محافظت از قطعات، ضروری است.

ماژول ها و قطعات کاربردی دیگر

برای افزایش قابلیت ها و حرفه ای تر کردن یک کوادکوپتر، می توان ماژول ها و قطعات کاربردی دیگری را نیز به آن افزود. ماژول GPS (Global Positioning System) برای قابلیت هایی مانند بازگشت خودکار به خانه، حفظ موقعیت دقیق و ناوبری در مسیرهای از پیش تعیین شده ضروری است. سیستم FPV (First Person View) که شامل دوربین FPV و فرستنده ویدیویی (VTX) است، به خلبان امکان می دهد تا تصاویر زنده را از دید کوادکوپتر مشاهده کند که برای مسابقات و فیلم برداری حرفه ای بسیار مهم است.

گیمبال (Gimbal) یک سیستم پایدارساز دوربین است که لرزش ها را خنثی کرده و تصاویری فوق العاده روان و بدون لرزش را تضمین می کند. سیستم تله متری (Telemetry System) اطلاعات پروازی مانند ولتاژ باتری، ارتفاع، سرعت و موقعیت GPS را به صورت بی سیم به رادیو کنترلر یا ایستگاه زمینی منتقل می کند. ماژول OSD (On-Screen Display) اطلاعات حیاتی پرواز را مستقیماً روی تصویر FPV نمایش می دهد. همچنین، چراغ های LED برای دید در شب و جهت یابی، و هشدارهای صوتی (Buzzer) برای پیدا کردن کوادکوپتر در صورت سقوط، از دیگر افزودنی های کاربردی هستند که تجربه پرواز را بهبود می بخشند.

ساخت کوادکوپتر با آردوینو

ساخت کوادکوپتر با استفاده از برد آردوینو یک پروژه جذاب و آموزشی است که به علاقه مندان اجازه می دهد تا با جزئیات عملکرد یک ربات پروازی آشنا شوند. اگرچه فلایت کنترلرهای آماده در بازار موجودند، اما استفاده از آردوینو به عنوان مغز کوادکوپتر، امکان شخصی سازی بالا و درک عمیق تر از فرآیند کنترل پرواز را فراهم می کند. این رویکرد به ویژه برای اهداف آموزشی و پژوهشی بسیار مفید است. با این حال، باید توجه داشت که ساخت یک فلایت کنترلر حرفه ای با آردوینو نیازمند دانش برنامه نویسی و الکترونیک است.

با آردوینو می توانید یک سیستم کنترل پرواز پایدار را طراحی کنید که با دریافت داده از سنسورها و دستورات از رادیو کنترلر، موتورها را به گونه ای کنترل کند که کوادکوپتر به صورت متعادل پرواز کند. این روش برای کسانی که به دنبال چالش های فنی و توسعه مهارت های خود در زمینه رباتیک و سیستم های کنترلی هستند، بسیار مناسب است. در ادامه به بررسی قطعات مورد نیاز، نحوه مداربندی و فرآیند برنامه نویسی فلایت کنترل با آردوینو خواهیم پرداخت.

قطعات مورد نیاز برای ساخت کوادکوپتر با آردوینو

برای ساخت یک کوادکوپتر با استفاده از برد آردوینو به عنوان فلایت کنترلر، علاوه بر قطعات مکانیکی اصلی (ایرفریم، موتور، ملخ، باتری، ESC)، به چند جزء الکترونیکی کلیدی نیاز داریم. برد اصلی، یک آردوینو Uno یا Arduino Nano است که به عنوان پردازنده مرکزی عمل می کند. آردوینو Uno به دلیل سهولت استفاده و منابع آموزشی فراوان، گزینه خوبی برای شروع است، در حالی که Nano به دلیل اندازه کوچک تر برای فریم های فشرده تر مناسب است.

مهم ترین سنسور مورد نیاز، یک واحد اندازه گیری اینرسی (IMU) مانند ماژول MPU-6050 است. این ماژول شامل یک ژیروسکوپ 3 محوره و یک شتاب سنج 3 محوره است که داده های مربوط به جهت گیری و شتاب کوادکوپتر را به آردوینو ارسال می کند. برای ارتباط بی سیم، یک ماژول گیرنده رادیو کنترل (RC Receiver) ضروری است تا دستورات شما را از فرستنده دریافت کند. همچنین، برای اشکال زدایی و ارتباط با کامپیوتر، یک ماژول بلوتوث HC-05 می تواند مفید باشد. سیم های اتصال، برد سوراخ دار (برای مونتاژ مدار) و مقاومت های کوچک نیز از دیگر لوازم جانبی مورد نیاز هستند.

مدار کوادکوپتر با آردوینو

طراحی و مونتاژ مدار کوادکوپتر با آردوینو، نیازمند دقت در سیم کشی و لحیم کاری است. در این پیکربندی، برد آردوینو (Uno یا Nano) نقش مرکزی را ایفا می کند. چهار اسپید کنترلر (ESC)، هر کدام به یکی از پین های دیجیتال آردوینو متصل می شوند که قابلیت تولید سیگنال PWM را دارند (معمولاً پین های D3، D9، D10، D11). این اتصالات به آردوینو اجازه می دهند تا سرعت هر موتور را به صورت مستقل کنترل کند.

ماژول IMU (مانند MPU-6050) از طریق پروتکل I2C به آردوینو متصل می شود؛ پین های SDA و SCL ماژول به ترتیب به پین های A4 و A5 آردوینو وصل می شوند. گیرنده رادیو کنترل (RC Receiver) نیز به پین های دیجیتال آردوینو متصل می شود تا سیگنال های مربوط به حرکت (Throttle، Roll، Pitch، Yaw) و سایر کانال ها را دریافت کند. اگر از ماژول بلوتوث HC-05 استفاده می کنید، پین های Tx و Rx آن به ترتیب به پین های Rx و Tx آردوینو متصل می شوند تا امکان ارتباط سریال بی سیم فراهم شود. تمام قطعات باید به زمین مشترک (GND) آردوینو متصل شوند تا یک مدار پایدار ایجاد شود.

پروگرام فلایت کنترل در برد آردوینو

پروگرام کردن فلایت کنترل در برد آردوینو، گام نهایی و حیاتی برای آماده سازی کوادکوپتر برای پرواز است. این فرآیند شامل بارگذاری یک فریمور (Firmware) متن باز مانند MultiWii بر روی برد آردوینو است. ابتدا باید نرم افزار Arduino IDE را نصب کرده و فایل های MultiWii را دانلود و اکسترکت کنید. سپس، فایل MultiWii.ino را در Arduino IDE باز کنید.

در فایل config.h که بخشی از فریمور MultiWii است، باید پیکربندی های لازم را انجام دهید. این پیکربندی ها شامل انتخاب نوع کوادکوپتر (Quad X، Quad +)، فعال سازی نوع ماژول IMU مورد استفاده (مثلاً GY-521 برای MPU-6050) و فعال سازی سنسورهای اضافی مانند فشارسنج یا GPS است. پس از انجام تنظیمات، برد آردوینو را به کامپیوتر متصل کرده، پورت و نوع برد را در Arduino IDE انتخاب کنید و کد را آپلود کنید. پس از آپلود موفقیت آمیز، می توانید از نرم افزار MultiWiiConf برای کالیبراسیون سنسورها و مشاهده داده های پرواز به صورت زنده استفاده کنید و اطمینان حاصل کنید که فلایت کنترلر به درستی کار می کند.

سوالات متداول

ساخت کوادکوپتر چقدر زمان می برد؟

زمان لازم برای ساخت یک کوادکوپتر حرفه ای بسته به تجربه شما و پیچیدگی پروژه متفاوت است. از چند روز تا چند هفته ممکن است طول بکشد، به خصوص اگر شامل لحیم کاری، برنامه نویسی و کالیبراسیون دقیق باشد. انتخاب کیت های آماده می تواند زمان را به طور قابل توجهی کاهش دهد.

هزینه ساخت یک کوادکوپتر حرفه ای چقدر است؟

هزینه ساخت کوادکوپتر حرفه ای بسیار متغیر است و به کیفیت و نوع قطعات بستگی دارد. از چند میلیون تومان برای مدل های پایه تا ده ها میلیون تومان برای مدل های پیشرفته با قابلیت های فیلم برداری و سنسورهای خاص، می تواند متغیر باشد.

آیا ساخت کوادکوپتر برای افراد مبتدی امکان پذیر است؟

بله، ساخت کوادکوپتر برای افراد مبتدی امکان پذیر است، به شرطی که با اصول اولیه الکترونیک و مکانیک آشنا باشند و صبر کافی برای یادگیری و عیب یابی داشته باشند. استفاده از کیت های آماده یا آموزش های گام به گام مانند همین مقاله، شروع خوبی برای مبتدیان است.

چه ابزارهایی برای ساخت کوادکوپتر نیاز دارم؟

ابزارهای ضروری شامل هویه و لوازم لحیم کاری، پیچ گوشتی و آچار مناسب، مولتی متر برای تست اتصالات، سیم چین، و در صورت نیاز، ابزارهای برش برای فریم های سفارشی است. تستر باتری نیز برای حفظ سلامت باتری مفید است.

بهترین فلایت کنترلر برای شروع ساخت کوادکوپتر کدام است؟

برای شروع، فلایت کنترلرهای متن باز مانند APM یا Pixhawk گزینه های مناسبی هستند که جامعه کاربری بزرگی دارند و منابع آموزشی فراوانی برای آن ها موجود است. برای پروژه های DIY با آردوینو، MultiWii نیز یک انتخاب عالی محسوب می شود.

چه تفاوتی بین کوادکوپتر حرفه ای و آماتور وجود دارد؟

تفاوت اصلی در کیفیت قطعات، قابلیت های پیشرفته و پایداری پرواز است. کوادکوپترهای حرفه ای از موتورهای براشلس قدرتمند، فلایت کنترلرهای پیشرفته با GPS و قابلیت های اتوپایلوت، و سیستم های FPV با کیفیت بالا بهره می برند، در حالی که مدل های آماتور معمولاً ساده تر و با امکانات کمتر هستند.
